circuito serial de proteccion

debido a que el cable ya trae la clavija. procedemosa pelar la punta para colocar la toma



procedemosa pelar la punta para colocar la toma


tambien sepela en el centro para ubicar la roseta .
se trenza el cable para que no queden hilos sueltos, los cuales pueden ocasionar corto circuito
se estañan los hilos ya trenzados.

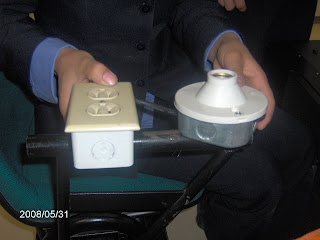

ya finalizado el paso de la estañada de las puntas se coloca la roseta. la cual va unida por las parte de la fase.pero sin olvidar colocar la caja de la roseta.

luego se coloca la toma. pero recuerda ubicar la caja para ella.




colocas la toma y atornillas.

ubicas la tapa de la caja y quedo construido un circuitode proteccion. ASI.

montaje y desmontaje de yugo

primero que todo se retira el chasis del monitor para empezar a desensamblar el yugo.

se desolda el protector de la tarjeta de vídeo y se retira

se retira la tarjeta de vídeo

se desatornilla la primera abrazadera la cual asegura los anillos de convergencia y pureza

verifique que el seguro de los anillos este suelto

se retiran los anillos de convergencia.

se retira la segunda abrazadera la cual cumple la función de asegurar el yugo

se retira la silicona que esta sujetando al yugo en los costados, se desconecta el cable de los sincronismos y se desmonta el yugo.

PARTES Y ETAPAS DEL MONITOR

En un monitor (CRT), la bobina desmagnetizadora (degaussing coil) cumple la función de desmagnetizar la pantalla del monitor al momento de encender el mismo.








En un monitor (CRT), el tubo consiste en un cañón electrónico y una pantalla de fósforo dentro de una ampolla de cristal al cual se le ha realizado él vació









anillos de convergencia








chupa










En un monitor (CRT), la salida vertical cumple la función de alimentar la bobina vertical del yugo de deflexión.
En un monitor (CRT), la salida horizontal cumple la función de alimentar la bobina horizontal del yugo de deflexión.







En un monitor (CRT), el circuito integrado denominado "SYSCON" cumple la función de controlar el funcionamiento de monitor monitor

tubo de rayos catodicos















En un monitor (CRT), el Flyback cumple la función de generar el alto voltaje en el monitor.

DESMONTAJE DE PANTALLA CRT

Procedimiento para descargar el minitor utilizamos un cable con caman y un destornillador que se utiliza ASI.









Se realiza la descarga eléctrica de la pantalla para evitar accidentes y posibles daños en el equipo y por precaución hacia nosotros mismos.La descarga se realiza mediante un destornillador y un caimán.

Se conecta un extremo del caimán al destornillador y el otro al chasis del monitor, el destornillador se ubica debajo de la chupa haciendo contacto con la parte metálica de la chupa

Retiramos la chupa.

Después de retirar la chupa realizamos el desensamble de los integrados











Quitamos la tarjeta de video y queda al descubierto el cañon.








Retiramos la placa base del monitor que lleva incluida la fuente de poder.








Retiramos todos sus conectores para proceder a quitar la carcasa para que quede al descubierto la pantalla. Este es el procedimiento de desensamble de un monitor. Por ultimo ensamblamos
